配電柜銅排的ABCN順序：電力系統的秩序與安全基石

在任何一個專業配電柜的內部，一組組排列整齊、表面光潔的銅排構成了電能輸送的核心骨架。它們承載著巨大的電流，是連接變壓器、開關設備與用電負荷的關鍵橋梁。對于電力工程師而言，這些銅排的排列并非隨意之舉，其背后遵循著一套嚴謹?shù)摹H通行的秩序——相序排列規范。其中，ABCN的順序正是這套規范的核心體現。本文將深入探討配電柜銅排的相序排列規則，解析其背后深刻的安全邏輯與行業價值。

一、理解ABCN：電力系統的身份代碼

首先，我們需要明確ABCN這四個字母在電力系統中的特定含義：

• A相、B相、C相：代表三相交流電的三個相線，俗稱火線。它們之間的電壓在時間上依次滯后120度電角度，共同構成了三相電力系統的核心。

• N相：代表中性線，俗稱零線。其主要作用是為三相不平衡電流提供回路，并為單相用電設備提供電壓參考點。

• PE：保護地線，雖然不在ABCN的序列中，但它是現代配電系統中不可或缺的安全生命線，通常采用黃綠雙色進行明確標識。

我們通常所說的相序，主要指的是A、B、C三相的排列順序。

二、行業標準下的相序排列規則

為確保電力系統的安全、可靠與標準化運維，全球主流電氣規范均對柜內母排的相序排列做出了明確規定。

1. 水平排列
當多根銅排在同一平面內水平布置時，面對配電柜的正面操作面，相序排列從前往后依次為：
A相、B相、C相、N線
即，A相最靠近操作者，N線位于最內側。

2. 垂直排列
當銅排上下垂直布置時，相序排列從上到下依次為：
A相、B相、C相、N線
即，A相在最上方，N線在最下方。

三、顏色標識的輔助規范

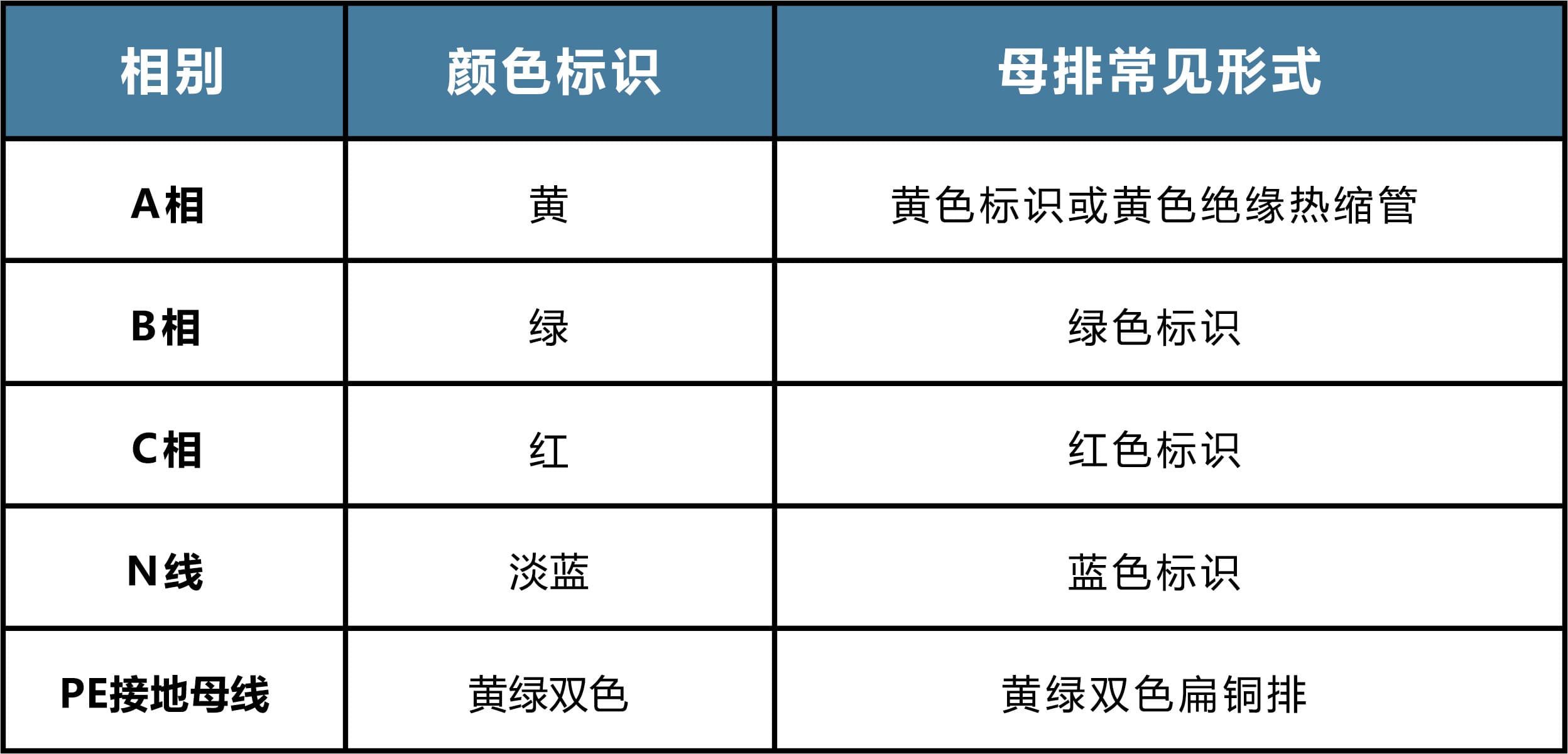

除了物理位置，顏色是識別相序至關重要的輔助手段。國家標準規定：

• A相應用黃色標識

• B相應用綠色標識

• C相應用紅色標識

• N線應用淡藍色標識

• PE保護地線應用黃綠雙色標識

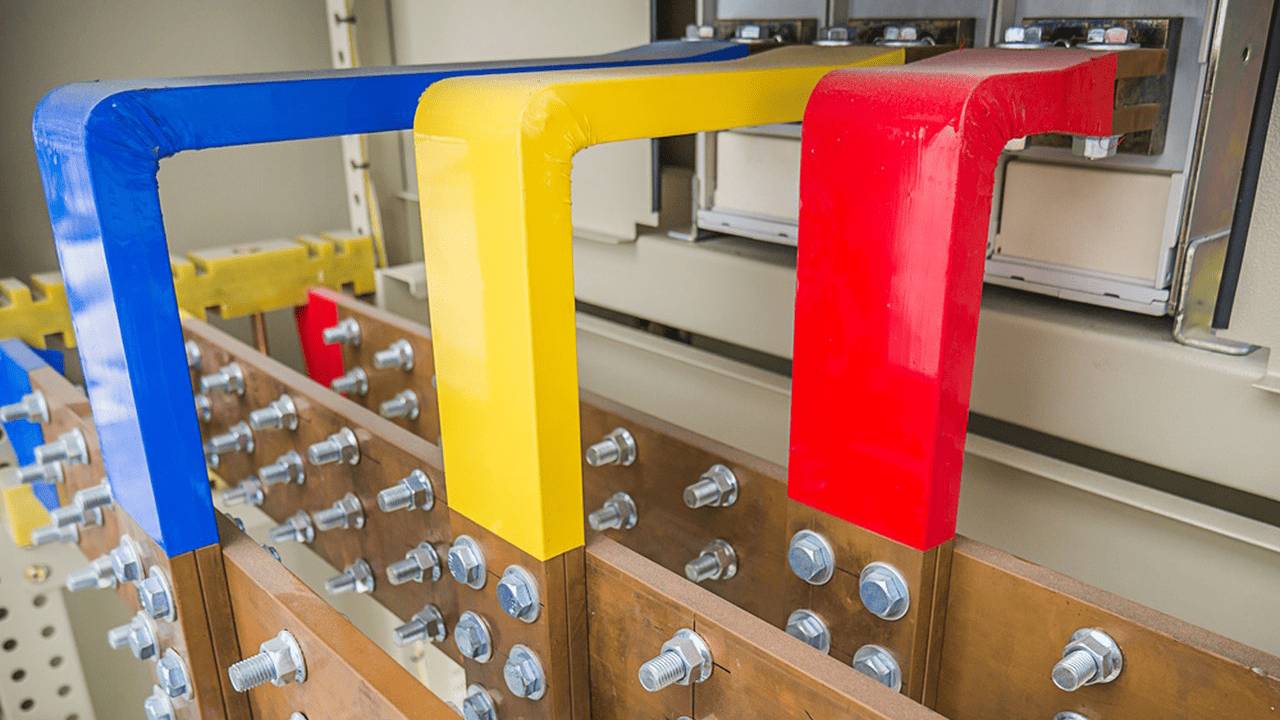

在銅排的連接處或端部，這些醒目的色標為工程師提供了快速、準確的身份識別依據。

四、嚴守ABCN順序的核心價值

統一的相序排列遠非形式主義，其背后蘊含著深刻的技術與安全邏輯。

第一，保障操作與維護安全
這是最根本的訴求。電力工程師可能在數百個不同的配電站點工作。統一的相序排列為他們建立了一個穩定且可預測的操作環境。在進行停電、檢修、掛接接地線等高風險作業時，工程師能夠憑借行業共識迅速識別目標相線，顯著降低誤觸風險，為人身和設備安全建立起第一道防線。

第二，確保用電設備正常運行
眾多電力設備，如三相電動機、變頻器和電容補償裝置，其運行邏輯與電源相序直接相關。統一的柜內相序?yàn)橄掠卧O(shè)備的正確接入提供了基礎保障，有效避免了因相序錯誤導致的電機反轉、設備異常振動或損壞，從而保障了生產流程的穩定性和連續性。

第三，提升系統管理與故障排查效率
當復雜的配電系統出現異常時，快速的故障定位至關重要。統一的相序規則使得電氣原理圖、接線圖與實物布局高度一致，極大簡化了 tracing 和診斷流程。無論是使用萬用表測量電壓，還是分析電能質量，明確的相序都能讓技術人員高效地鎖定問題根源。

第四，推動行業標準化與制造規范化
對于配電設備制造商而言，統一的相序規范是實現產品標準化、模塊化設計與生產的前提。它簡化了設計流程，優化了供應鏈和裝配工藝，確保了不同批次產品內部結構的一致性，最終提升了產品的整體質量與可靠性。

在專業配電柜的制造中，從銅排的選材、精準裁切、折彎加工到最終的安裝固定，相序排列的準確性始終是不可動搖的基本原則。對細節的嚴謹堅持，是對電力系統安全與運行可靠性的核心承諾。

確保ABCN相序的絕對正確僅是基礎要求。在電氣間隙控制、爬電距離設定、載流量計算與動態穩定性校驗等每一個環節，均需精益求精，以此保障所交付的每一臺電力設備具備卓越的性能與長期的可靠性。
