EV動力電池選型與高壓母排集成方案
電動汽車鋰電池選型與母排連接方案
在新能源汽車中，動力電池相當于整車的“能量核心”，負責能量存儲、輸出與安全管理，其性能直接決定車輛的續航能力、安全等級及成本結構。電池系統由電芯、模組、BMS、熱管理、高低壓連接件、絕緣結構件及外部箱體構成。在當前技術路線中，三元鋰電池（NCM/NCA）與磷酸鐵鋰電池（LFP）已形成雙主流格局，分別面向高續航乘用車與高安全、長壽命場景。
一、動力電池類型：基于正極材料的主流技術路線
動力電池依正極體系不同可分為：
三元鋰電池（NCM/NCA）
磷酸鐵鋰電池（LFP）
錳酸鋰（LMO）、鈷酸鋰（LCO）
鎳氫電池（主要用于 HEV）
目前，純電汽車中三元鋰與LFP占絕對主流，其應用領域已高度分化：
三元體系用于高續航與高性能乘用車
LFP用于經濟型乘用車與商用車
二、為何三元與LFP成為主流？——材料特性決定市場定位
鋰電池性能高度依賴正極材料結構：
三元鋰電池（NCM/NCA）
依靠高鎳體系實現高能量密度
支持長續航、快速放電
低溫表現優于LFP
但其熱穩定性較弱，對熱管理系統要求嚴格。
磷酸鐵鋰電池（LFP）
PO?穩定結構賦予極高的熱穩定性
循環壽命長、衰減低
不含鈷，成本更友好
缺點是能量密度不足，體積要求更高，低溫性能偏弱。

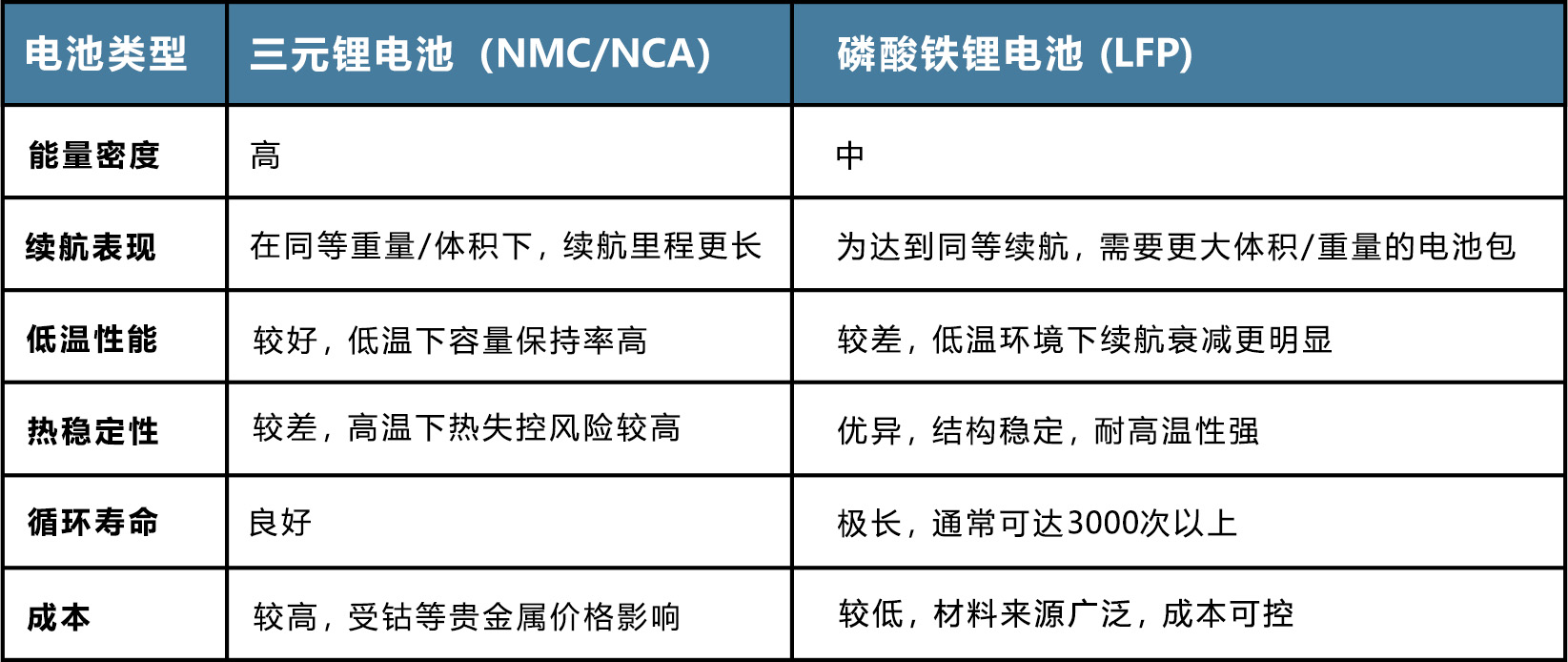

三、主流電池體系技術分析
1. 三元鋰電池（NCM/NCA）
優勢
高能量密度（續航長）
快速充放能力強
低溫性能優秀
限制
熱穩定性差
成本偏高
需完善的熱管理與安全設計
典型應用：中高端乘用車、長續航車型。
2. 磷酸鐵鋰電池（LFP）
優勢
安全等級高，熱失控概率低
成本更可控
循環壽命長，適合高頻使用
限制
能量密度低
低溫表現有限
典型應用：商用車、出租車、儲能型乘用車、入門級EV。
四、電池選擇的工程判斷邏輯
動力電池的技術選型取決于：
能量密度需求
成本目標
使用環境（是否高寒、高頻充放電）
安全等級要求
整車布置與重量限制
典型選擇趨勢：
長續航乘用車 → 三元鋰
城市運營、商用車 → LFP
寒冷地區 → 三元鋰或強化熱管理的LFP
LMO、LCO因性能短板已基本退出動力領域；Ni-MH保留在HEV體系中。

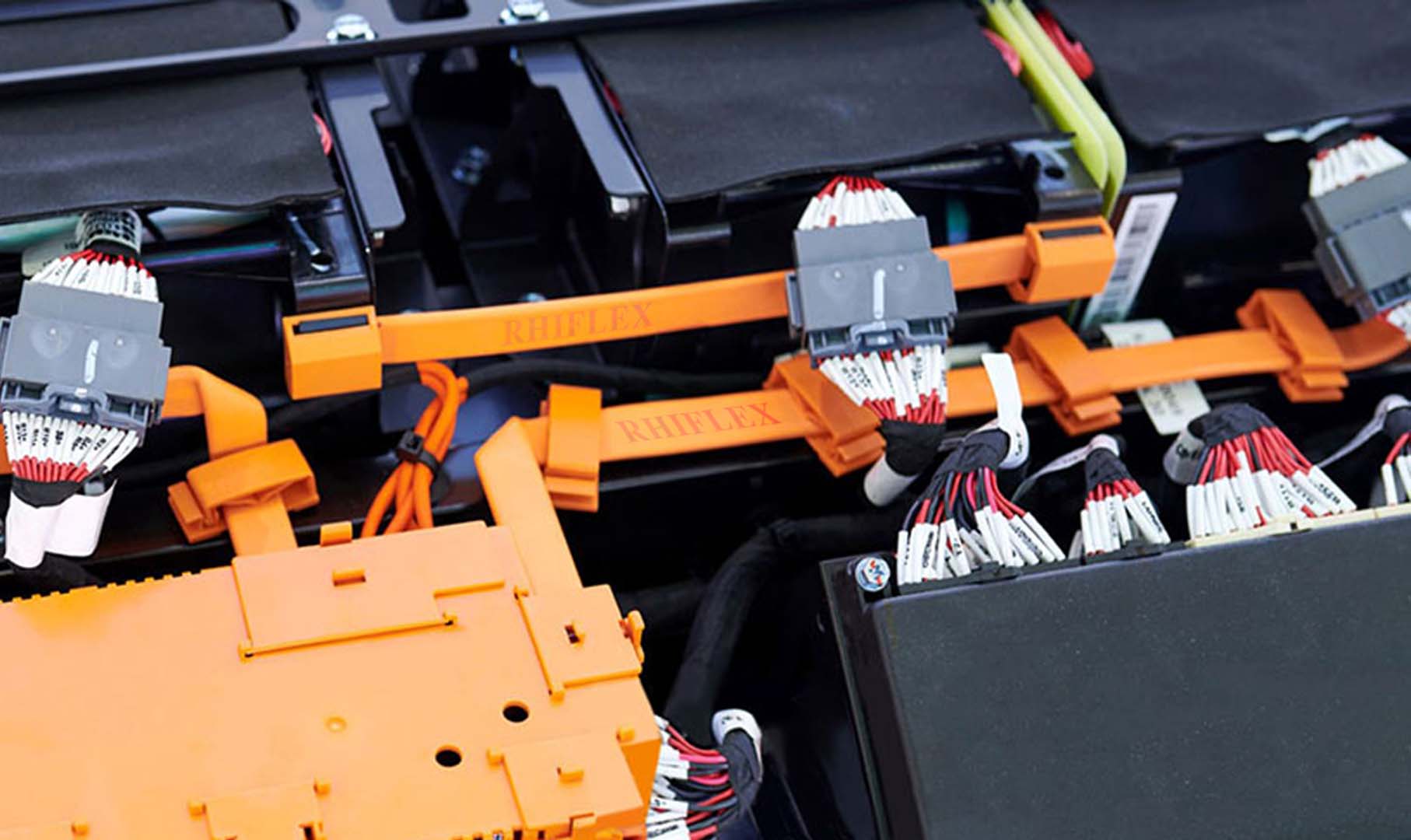

五、電池與母排：支撐高壓系統的關鍵連接架構
動力電池內部連接可分為三個層級：
1. 信號連接（BMS采樣）
用于采集電壓、溫度、SOC等數據，是電池系統的“神經網絡”。
2. 模組內能量連接
實現電芯間柔性電流傳輸，需兼容膨脹與振動。
3. 高壓動力連接（總成內部）
承擔模組間與總正負極的高電流傳輸，是整包最關鍵的高壓通路。
在這些連接結構中，母排（Busbars）是實現高電流傳輸、絕緣隔離和機械穩固的核心部件。

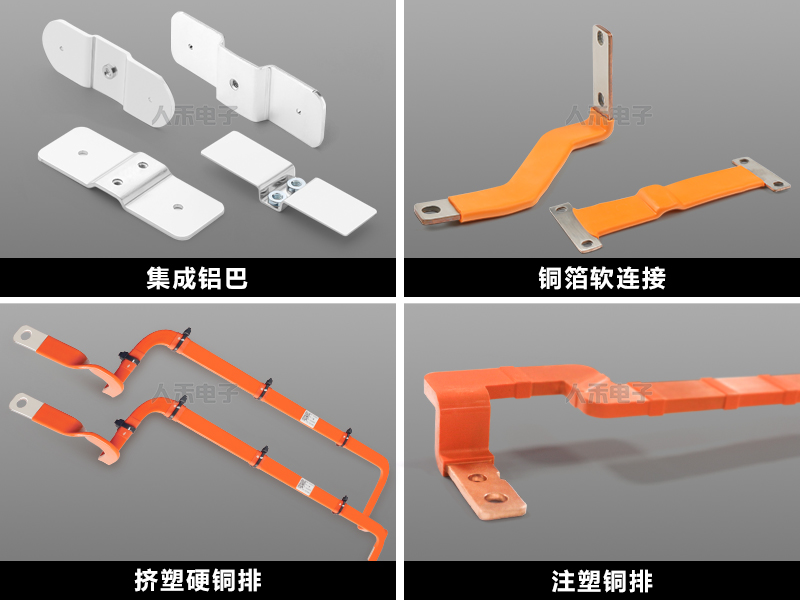

六、人禾定制母排解決方案
基于多年銅鋁母排制造經驗，人禾針對不同電池體系提供完整的高壓連接方案。
質量輕、可成型性強
滿足信號級導電需求
成本優勢明顯
適用于集成化BMS結構與輕量化設計。
優秀的柔性，可吸收振動與熱脹冷縮
低電阻，大電流承載能力強
支持高倍率充放電
廣泛用于模組互聯與動態工況車輛。
支持浸塑、擠塑、注塑、熱縮等多種絕緣工藝。
技術特點：
適配 100–800V 高壓平臺
全絕緣結構提高介電強度與機械保護能力
可三維成型以適配復雜布置
絕緣層可選擇高耐溫、高強度材料
硬排是高壓系統的主電流通路，直接關系整車安全與可靠性。
七、人禾的系統化技術能力
人禾為車企提供全流程的連接系統工程支持：
母排結構定制化設計
銅/鋁材料選型與輕量化方案
高壓安全與絕緣結構優化
制程工藝（浸塑/擠塑/注塑）工程驗證
NVH、振動環境下的結構加強設計
模組—PACK—高壓系統的一體化集成
無論使用三元體系或LFP，人禾均可提供高可靠、高效率的連接解決方案，提升整車安全性、性能表現與成本競爭力。
